COMPONENTES INTERNOS
Componentes internos del ordenador
La
caja del ordenador
. Rigidez: en la actualidad, la
mayoría de las cajas tienen el chasis de aluminio. Los materiales que más se
emplean para las paredes son: aluminio, plástico e incluso metacrilato ( muy
usado en modding).
. Ventilación: todas las cajas tienen
zonas dedicadas a la ventilación.
. Peso: las cajas actuales son
bastante ligeras, ya que, a pesar de que normalmente el aumento de peso
favorece la rigidez.
. Los laterales son ciegos, salvo uno.
. La parte posterior de la caja se
reserva para la fuente de alimentación, las bahías de expansión y el panel
lateral de la placa.
. La parte frontal de la caja es muy
variada.
CAJA MODELO MICROTORRE
Para placas Micro ATX, FLEX ATX o similares.
Tiene de una a tres bahías externas(
25-32 cm de altura).
CAJA MODELO MINITORRE
Para placas ATX y sucesivas.
Proporciona tres bahías externas
(32-37 cm de altura).
CAJA MODELO SEMITORRE
Es el modelo más extendido para los
ordenadores personales a nivel de usuario, ya que admite prácticamente todas
las placas.
Tiene hasta seis bahías externas(37-45
cm de altura).
CAJA MODELO TORRE
Para placas de todos los factores de
forma. Su tamaño permite una buena ventilación
Dispone normalmente de seis bahías
externas (45-55 cm de altura)
CAJA MODELO GRAN TORRE
Es la caja más alta para un ordenador
estándar y la más habitual para pequeños servidores.
Suele tener al menos ocho bahías
externas.
Su tamaño le proporcionan buenas
cualidades en cuanto a la ventilación 55-72 cm de altura)
CAJA MODELO SLIM
Este tipo de caja la podemos encontrar
tanto en formato horizontal como en vertical.
Destaca porque tiene una altura muy
baja. Suele ser común en equipos de placas Micro ATX o FLEX ATX, ya que se
pretende que ocupen poco. Tiene un par de bahías externas que admiten
dispositivos slim.
CAJA MODELO MINI
Para placas Mini ITX o similares. Dispone
de hasta tres bahías, pero algunas cajas no ofrecen ninguna. Si incluyen
placa y fuente ( locual es muy habitual) , se las llama
<<barebones>>.
CAJA MODELO SOBREMESA
Aloja cualquier tipo de placa y
equivale a una torre estándar en cuanto a sus capacidades y opciones, aunque
está diseñada y pensada para instalarse en horizontal, a pesar de que algunos
modelos permiten la disposición en vertical.
La fuente de alimentación
La
fuente de alimentación se encarga de transformar la corriente de la red
eléctrica (alterna a 220 V) en una corriente que pueda soportar el equipo
(continua a 5-12 V).
Todas
las fuentes generan una cantidad importante de calor. Por esta razón cuentan
con, al menos, un ventilador.
Podemos
encontrar fuentes de alimentación de entre 200 W y 750 W de potencia,
dependiendo de las necesidades que tenga el equipo.
La fuente de alimentación AT 1
Esta fuente de alimentación fue creada
para ordenadores con placas base AT, por lo que ya está en desuso.
Los dos conectores que utiliza para
alimentar la placa son específicos de una placa de este tipo, es decir, AT.
Tiene un interruptor de encendido para
alimentar la fuente con los 220 V de la red eléctrica.
Además, suele tener dos tomas externas
de alimentación, una de ellas hembra, que alimenta el monitor.
La fuente de alimentación ATX
Esta fuente de alimentación (AT
eXtendida) se creó para equipos con placa base ATX.
Consta de dos partes, la principal,
que corresponde a antigua AT, y la auxiliar, se pueden realizar apagados y
encendidos por software.
En general, la fuente ATX dispone de
los siguientes conectores:
. ATX de 20/24 pines: para alimentar
la placa base.
.ATX 12 V: reservado para alimentar el
microprocesador.
.Molex de 4 pines: principalmente para
unidades IDE.
.Conector de corriente para unidades
SATA.
. Conector de corriente para tarjetas
PCI-Express.
Otros modelos de fuente de alimentación
Se han diseñado fuentes adaptadas a
cajas de dimensiones inferiores a la ATX. así, podemos encontrarnos con
fuentes para mATX, Flex ATX, Mini ITX, etc.
La fuente de alimentación en equipos portátiles
En su lugar, emplean un adaptador de
corriente que realiza la función de la fuente.
Los adaptadores de corriente tienen:
. Un cable, que se conecta al equipo
mediante un conector que es específico de la marca del portátil (e incluso
muchas veces del modelo).
.Un conector, que recibe un cable que
viene de la toma de corriente.
No obstante, también existen
adaptadores universales, que pueden regular el voltaje de una amplia gama de
equipos portátiles.
La batería en equipos portátiles
Los equipos portátiles permiten a los
usuarios trabajar con ellos sin necesidad de emplear una toma de corriente.
En la etiqueta de la batería se debe
especificar claramente:
. Código de referencia: sirve para
identificar el modelo apto para el dispositivo.
.Voltaje (en V).
.Capacidad mínima (en mAh y , en
ocasiones, también la equivalencia en Wh).
.Tecnología : Ni-Cd, Li-lon, etc.
La placa base
Como ya hemos visto, las placas
determinan el modelo de la caja, aunque una caja puede admitir un modelo y
casi todos los de tamaños inferiores.
Además de la caja, la placa base
determina el modelo de fuente de alimentación a utilizar, no solo por el
conector de corriente, sino también por la portencia de la fuente: cuantas
más prestaciones tenga la placa, más potente será la fuente. La placa base es
el componente fundamental de todo equipo informático.
El microprocesador
El microprocesador ( o
<<micro>>) es el circuito que gobierna todos los componentes del
ordenador y está compuesto por millones de transistores. Va alojado sobre el
socket.
Sus características más importantes
son:
. La velocidad del reloj( frecuencia):
nos indica la velocidad con la que el micro realiza una tarea.
. El número de núcleos: hay micros
compuestos por núcleos.
.El bus del sistema (FSB): es el canal
que comunica la CPU con la memoia Ram.
. La memoria caché: suele tener dos o
tres niveles ( L1, L2 y L3).
.El nivel de integración: cuanto más
alto es el nivel de integración, es decir, cuanto menos espacio hay entre los
componentes del microprocesador( llamado longitud del canal MOSFET), más
rápido es su funcionamiento.
Uno de los principales problemas de
los micros es su temperaatura. Las grandes velocidades a las que trabajan
hacen que sus elementos se calienten.
Los microprocesadores para
portátiles
Es importante recalcar que los
microprocesadores para equipos portátiles no sirven para equipos de sobremesa
y viceversa. Hay otros modelos, como el Pentium o el AMD Athlon XP-M, se han
diseñado específicamente para portátiles
El sitema de refrigeración
El sistema de refrigeración por aire
está compuesto por un conjunto de ventiladores y disipadores que mantienen la
temperatura.
El sistema de refrigeración básico consta
de un elemento llamado disipador. El disipador está fabricado en una
alineación que absorbe fácilmente el calor.
Para facilitar el paso de calor hacia
él se aplica una sustancia térmica intermedia llamada pasta térmica, que
aumenta la zona de contacto y favorece el traspaso de calor.
La memoria RAM
La memoria RAM es el dispositivo donde
se almacenan los datos e instrucciones necesarios para el correcto
funcionamiento del equipo informático.
Está formada pr chips ensamblados en
un circuito que recibe el nombre de módulo de memoria.
Los módulos de memoria se colocan en
unas ranuras de la placa base llamadas zócalos de memoria.
Tipos de memoria RAM
RAM ESTÁTICA (SRAM)
La SRAM (Static RAM o RAM Estática) es
una memoria con una capacidad reducida, pero que alcanza grandes
velocidades.
RAM Dinámica (DRAM)
La DRAM (Dynamic RAM Dinámica), a
diferencia de la anterior, tiene mayor capacidad, pero es mucho más lenta, y
más barata.
Hay varios tipos de memoria DRAM,
entre los que destacan:
. SDRAM ( Synchronous Dynamic RAM, o
RAM Dinámica Síncrona):
-SDR: funciona a la misma velocidad
que el bus del sistema.
-DDR: funciona al doble de velocidad
que el bus del sistema.
-DDR2: funciona cuatro veces más
rápido que el bus del sistema.
-DDR3: funciona ocho veces más rápido
que el bus del sistema.
-DDR4: en fase de desarollo. Se
prevé que duplique la velocidad de DRL.
La memoria
RAM para portátil
Los módulos se llaman (SoDIMM (Small
Outline DIMM, DIMM de contorno pequeño).
Por otro lado, un equipo no suele
disponer de más de dos zócalos para conectar este tipo de memoria.
Los dispositivos de almacenamiento
Estos dispositivos pueden almacenar en
sí mismos la información o transcribirla a otros soportes.

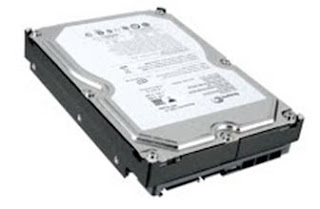

El disco duro
Es el principal dispositivo de
almacenamiento del equipo y su cometido es contener, entre otros datos, el
sistema operativo, que es el elemento necesario para manejar todas las
aplicaciones instaladas en el ordenador.
La disquetera
Utiliza un soporte magnético llamado
disquete para leer y escribir información.
Se conecta a la placa base mediante un
cable de datos IDE y a la fuente mediante un conector Berg 4p específico para
ella.
La unidad óptica
Es muy habitual disponer de, al menos,
una unidad óptica. Dentro de este tipo de dispositivos se encuentran las
unidades de lectura y grabación de CD, DVD o Bluray.
En cualquier caso, estas unidades
necesitan un soporte donde almacenar y poder leer la información.
Los dispositivos que combinan lectura
y escritura de disferentes soportes se llaman combos.
Dispositivos flash
Permiten manipular la información sobre
soportes de tipo flash disk. El dispositivo flash
más comúnmente utilizado es el lector de tarjetas, que agrupa
ranuras para distintos tipo de tarjetas flash.
Los soportes flash disk se han
convertido en el sustituto perfecto para los disquetes, los CD y los DVD,
dada sus facilidad de manipulación y portatibilidad.
Dispositivo de Estado Sólido (SSD)
Es un dispositivo de almacenamiento de
datos muy reciente que se ha comenzado a instalar en algunos equipos nuevos.
Utiliza una memoria no volátil de tipo
flash NAND, y es, en general, mucho más rápido que los discos duros.
Además, tiene menor consumo de energía
y produce menos calor, y es más silencioso y resistente que un
disco estándar porque no posee elementos móviles. Por tanto, son ideales
sobre todo para los equipos portátiles, dada su gran fiabilidad y
resistencia.
Los dispositivos de almacenamiento en portátiles
Los portátiles utilizan prácticamente
los mismos dispositivos que el resto de los PC. La diferencia está,
principalmente, en el tamaño, las conexiones y la ubicación:
Las tarjetas de expansión
Se utiliza una tarjeta de expansión
cuando un equipo carece de algunas de las funciones que proporcionan los
diferentes tipos de tarjetas, o cuando la placa base ofrece esas funciones
pero queremos mejorarlas.
La tarjeta gráfica
Es una de las tarjetas más utilizadas
a pesar de venir integrada en la placa base. Aún puede encontrarse alguna
tarjeta AGP, aunque lo habitual es que sean PCI-Express.
Es tan importante que tiene su propia
CPU(se llama GPU) y memoria RAM (se llama VRAM).
Las especificaciones que suele
aparecer en las tarjetas gráficas son:
. El fabricante de la GPU: usualmente
es ATI o nVIDIA.
. Información sobre la memoria VRAM:
la cantidad de memoria que nos ofrece esa memoria y si es dedicada (viene en
la tarjeta y se utiliza de manera exclusiva para ella) o compartida (se
utiliza parte de la memoria RAM del equipo).
.Tipo de interfaz: el modelo de slot
en el que va ensamblada.
La tarjeta de sonido
Se utiliza especialmente para
videojuegos y multimedia. Salvo necesidades muy concretas, suele emplearse la
que viene integrada en la placa.
La tarjeta de sonido se basa en un
chip que procesa la señal de audio. No tiene ni CPU ni memoria RAM.
El principal fabricante de tarjetas de
sonido es Creative.
Otras tarjetas de expansión
Hay muchas otras tarjetas:
.Dedicadas a multimedia: capturadoras,
conversoras, etc.
. Que aumentan los puertos: USB
,Fireware, red, etc.
|
